O que a Repaginar executa
Do dimensionamento ao laudo assinado. Tudo o que sustenta o trabalhador na fachada sai do mesmo responsável técnico.

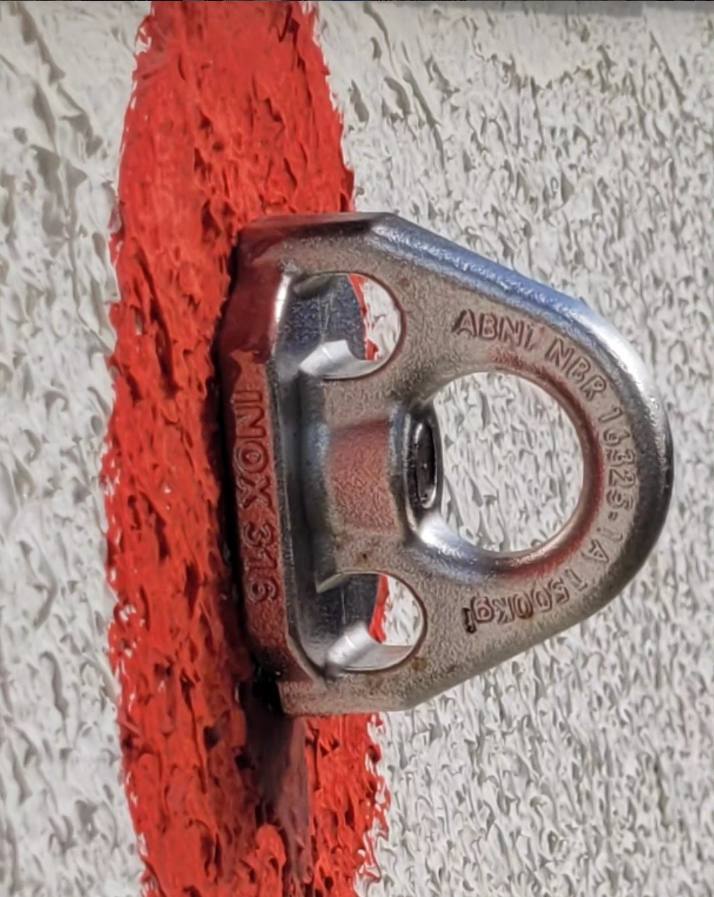

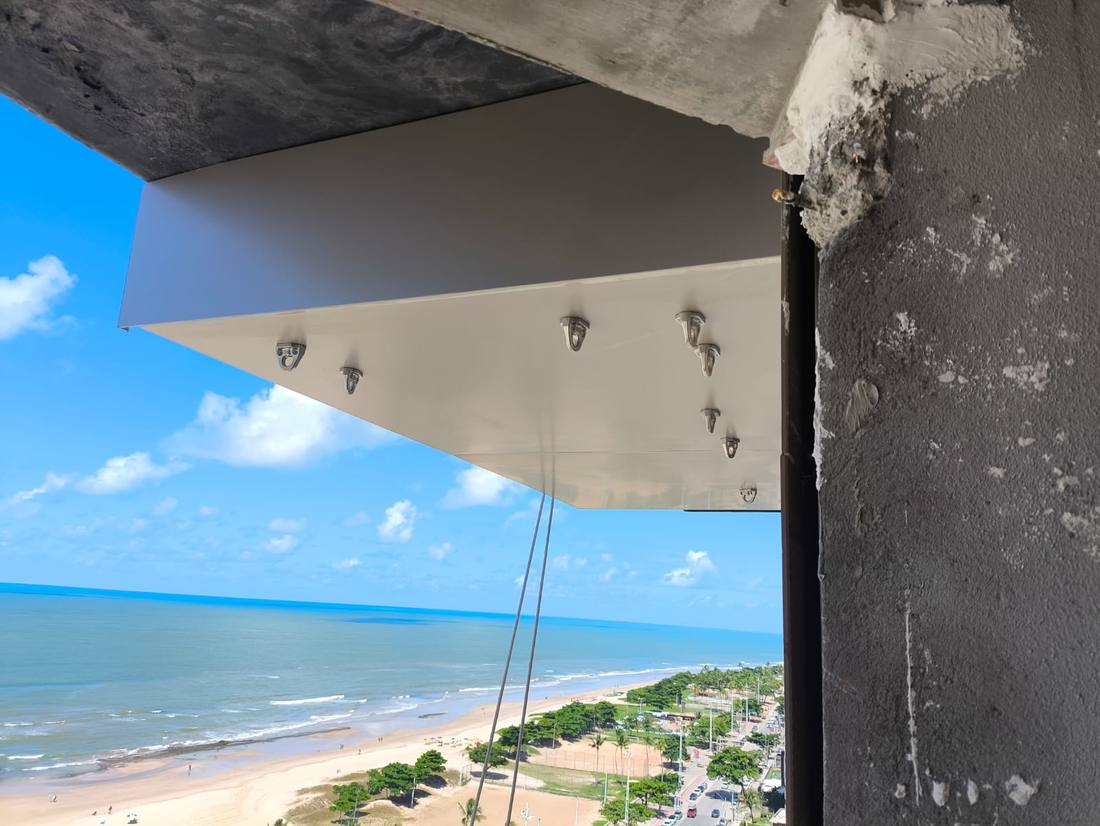

Dispositivo em aço inox 316 conforme ABNT NBR 16325, classe A1, fixado por chumbador químico ou por sistema bi-transpassado. Cada ponto atende um trabalhador por vez e recebe identificação e registro.
Quando é preciso mais de um trabalhador ou deslocamento contínuo, o sistema passa a ser linha de vida: cabo de aço inox com absorvedor de energia, dimensionado pelo número de usuários simultâneos.
Estruturas de sustentação, afastadores e pontos de içamento para andaime suspenso, dimensionados para a geometria real da fachada.

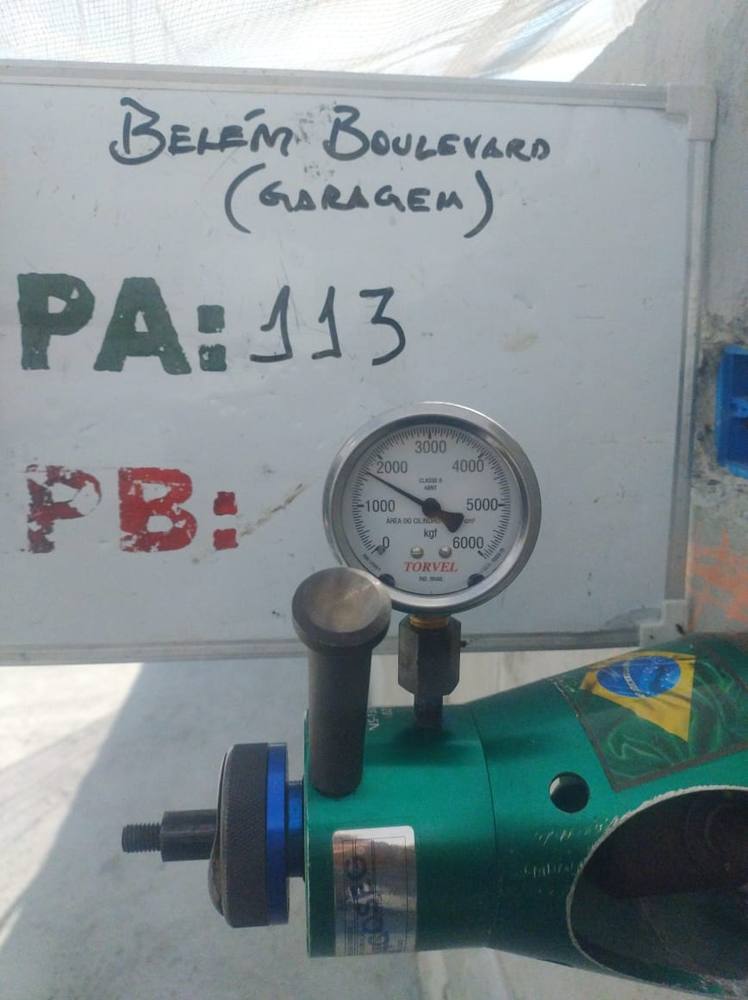

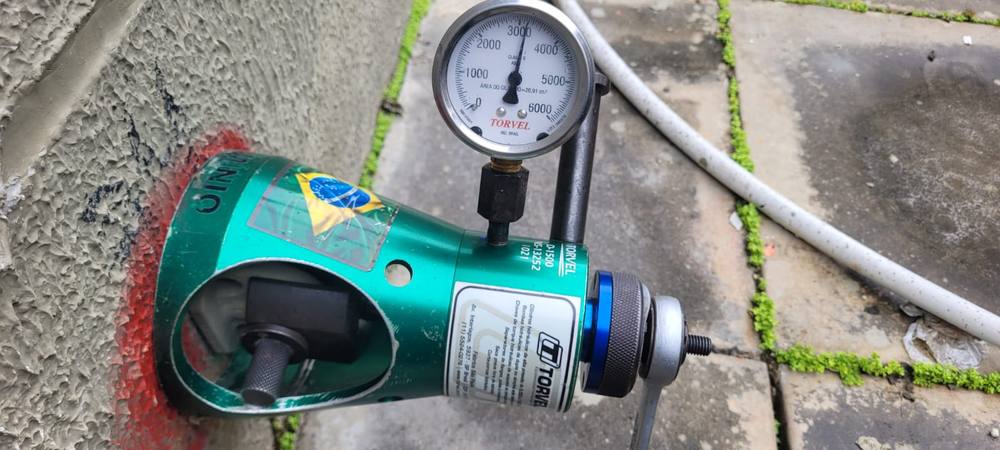

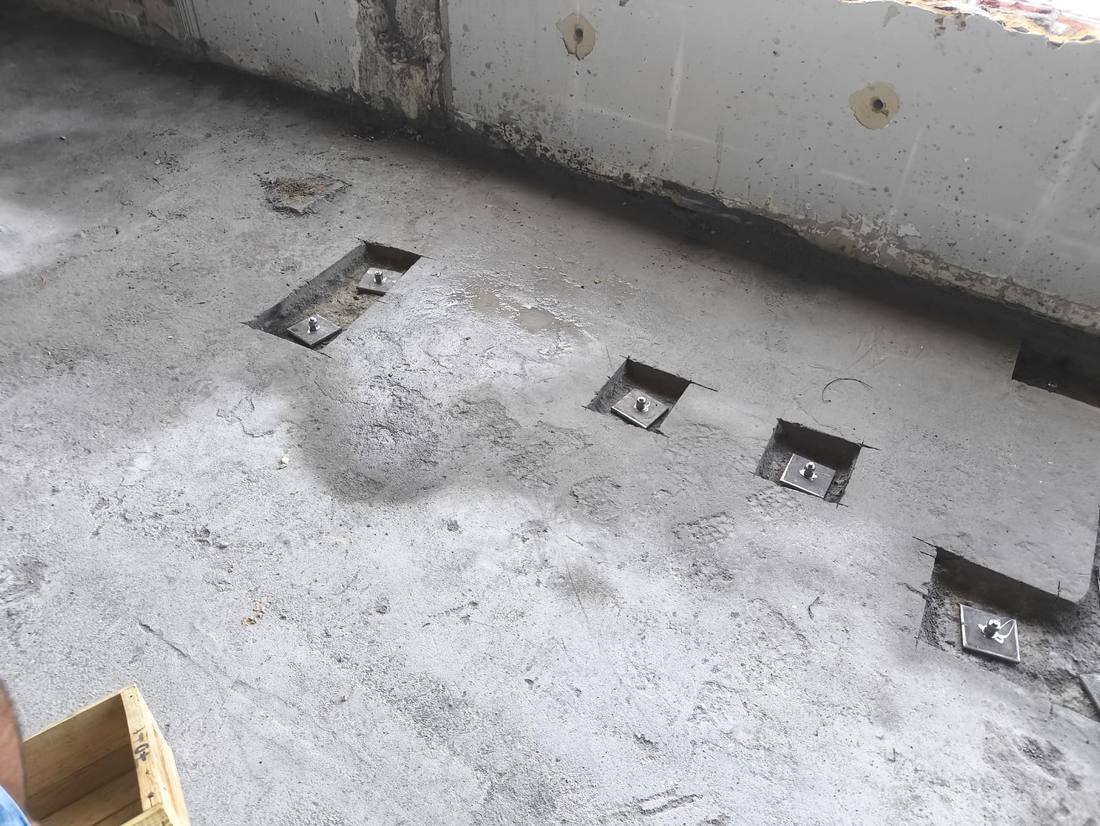

Tração de prova em campo com dinamômetro calibrado e registro de carga por ponto, base do laudo de conformidade e da liberação para uso. Também executado em sistemas já instalados por terceiros.
Memorial de cálculo, prancha de locação dos pontos e Anotação de Responsabilidade Técnica emitida por engenheiro responsável.
Reinspeção do sistema, avaliação de corrosão em ambiente litorâneo e recuperação de pontos fora de conformidade.
O furo
Tudo começa em um furo de 14 milímetros. A profundidade não é escolha de campo: é o que o certificado do chumbador determina.
Como um sistema sai do papel
Seis etapas. Nenhuma delas é opcional — é o que separa um ponto instalado de um ponto que responde em juízo.
Vistoria técnica
Levantamento da estrutura, do substrato e das rotas de trabalho na fachada.
Projeto e cálculo
Definição de cargas, quantidade e locação dos pontos, com prancha de referência.
Instalação
Execução em campo pelo método definido, com controle de limpeza do furo e de cura.
Ensaio de arrancamento
Tração de prova ponto a ponto, com registro individual de carga.
Laudo e ART
Entrega do dossiê técnico e da responsabilidade formal do engenheiro.
Inspeção periódica
Reavaliação do sistema e do estado dos componentes ao longo da vida útil.
Conformidade não é argumento de venda
É o que o síndico apresenta quando o fiscal, o seguro ou o advogado perguntam quem respondeu pelo sistema.
O que fabricamos e instalamos
Uma peça recebe o cabo, outra afasta o cabo da fachada, e a terceira é o ponto em que tudo se prende. Cada uma com projeto, memorial de cálculo e ART.
Afastador de fachada
Braço treliçado que joga o cabo para fora do plano da fachada. Balancim e alpinista descem sem risco de quebrar vidro ou amassar ACM.
VER MODELO 3DPonto de ancoragem

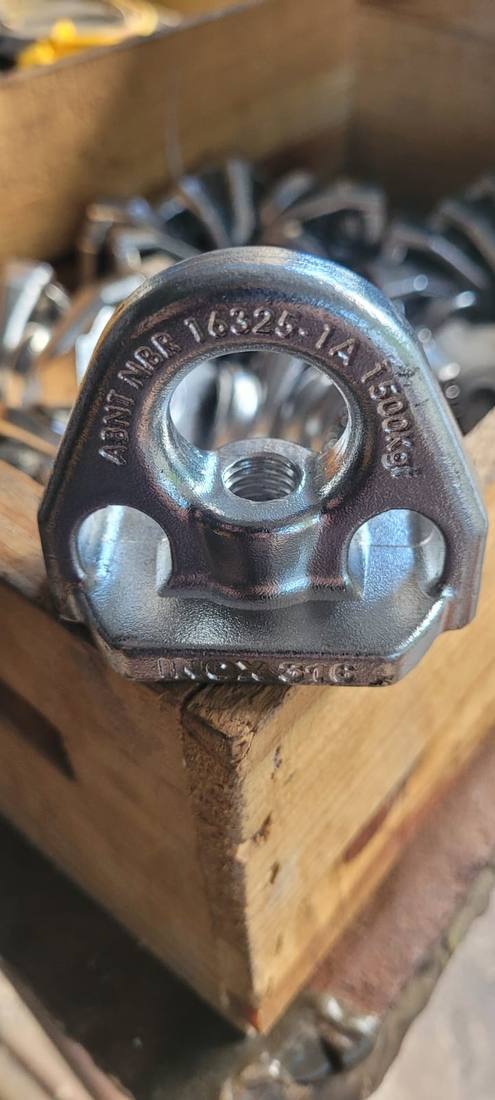

Dispositivo em aço inox 316, classe A1 da NBR 16325, com marcação em relevo de 1.500 kgf.
VER MODELO 3DPoste de linha de vida
Mastro simples com olhal na ponta, na altura da cintura, para receber o cabo de aço que forma a linha de vida.
VER MODELO 3DPré-cálculo do seu edifício
Cada balancim exige quatro pontos de sustentação, dois de cada lado, mais um ponto de backup por trabalhador — com dois trabalhadores, seis pontos. Ajuste as variáveis abaixo e veja como a montagem simultânea muda a conta. Não substitui vistoria — serve para você chegar na conversa sabendo do que se trata.
Abre a laje em 3D e mostra onde cada ponto fica no seu perímetro.
O formato muda a distribuição no desenho, não o total — a quantidade depende do comprimento do perímetro.
No perímetro protege quem trabalha na borda da cobertura.
No circuito fechado o cabo dá a volta e o último poste liga no primeiro. No trecho aberto há um poste em cada extremidade.
Sem balancim: atendimento por cadeirinha ou acesso por cordas.
- Malha adotada 2 pontos a cada 3 m
- Pontos de perímetro 22
- Junções entre balancins 0
- Por balancim 4 sustentação + 2 backup
- Dispositivo Inox 316 · A1 · 1.500 kgf
- Altura estimada 34 m
- Postes com ancoragem 6
- Altura do poste ~1,10 m · cintura
- Vão real entre postes 5,0 m
- Curvas no percurso 4
- Esticadores 8
- Cabo de aço 33,2 m
- Altura do edifício 34 m
Detalhamento do cabo
- Percurso medido 30 m
- Trechos entre curvas 4
- Dobras de extremidade 8
- Sobra para dobras (0,40 m cada) 3,2 m
- Clips (3 por dobra) 24
- Sapatilhas / espaçadores 8
Cada extremidade de trecho é dobrada sobre o próprio cabo e travada com clips. Um lado do trecho fecha no esticador, o outro no olhal do poste.
Estimativa preliminar pela malha de perímetro. A quantidade final depende da vistoria: geometria da fachada, substrato, possibilidade de ancorar no perímetro oposto e sequência de montagem em obra.
